Особенности приграничной координации VSAT-станций

Анпилогов В.Р., к.т.н. , зам. Генерального директора ЗАО "ВИСАТ-ТЕЛ"
Доклад на Конференции VSAT Forum 2008, 28-29 мая

Организацией, определяющей общие правила международной координации радиоэлектронных средств (РЭС) и формирующей унифицированные технические аспекты этой процедуры, является международная организация ITU, в которой представлены практически все национальные администрации связи, в том числе и Россия. Конституция ITU предусматривает, что члены организации должны соблюдать установленные Регламентом Радиосвязи правила взаимодействия в области использования радиочастотного спектра.

Международная координационная для земной станции спутниковой связи осуществляется при необходимости международной защиты ее частотных назначений (при условии, что эти назначения выполнены в полном соответствии с правилами распределения полос частот) в случае, если ее координационная зона выходит за пределы государственной границы.

Частотные назначения РЭС всех назначений при прохождении международной координации регистрируются международном регистре радиочастот (MIRF).

Международная координация проводится с целью максимального исключения конфликтных ситуаций между радиоэлектронными средствами, которые в процессе эксплуатации неизбежно создают взаимные помехи, поскольку всегда будет иметься (хотя и ничтожная) вероятность такого события.

Процедура международной координации является одним из инструментов, обеспечивающих на основе принципа равноправия интересов всех стран оптимальное использование ресурса радиочастотного спектра.

Технической основой этой процедуры является расчет координационной зоны вокруг земной станции спутниковой связи.

Необходимость международной координации земной станции спутниковой связи в подавляющем большинстве случаев определяется из условия пересечения границы соседнего государства расчетным контуром координационной зоны этой станции, а так же в случае использования радиочастот для международной связи, как предусмотрено в Регламенте Радиосвязи.

Размеры координационной зоны в первую очередь зависят от принятого с заданной наперед вероятностью уровня генерируемой непреднамеренной помехи (Pr), который считается допустимым и, соответственно, его размеры зависят от многих технических параметров передающей станции:

• Мощности излучения (Pt), подводимая к облучателю антенны;
• Усиления антенны на передачу (Gt) в зависимости от угловых направлений (Фr), а также от условий распространения электромагнитной волны в направлении приемной станции, на которую воздействует помеха, эффективной полосы частот (B) и основных технических параметров приемной станции:
• Усиления антенны на прием (Gx) в зависимости от угловых направлений;
• Шумовой температуры приемной системы (Te);
• Типа модуляции (A-аналоговый, N-цифровой).

Очевидно, что такие параметры как Gt, Gx, B и, тем более, параметры распространения электромагнитной волны являются не достаточно определенными, и/или носят вероятностный характер, а часто являются субъективными. В связи с этим организация ITU разработала унифицированную методику расчета координационной зоны.

Для земных станций спутниковой связи эта методика в настоящее время определена рекомендацией SM. 1448, на основе которой разработано программное обеспечение (R.1448) для расчета координационной зоны.

Базовыми концепциями методики ITU являются два основополагающих уравнения, определяющих Модель 1 (mode 1) и Модель 2 (mode 1), т.е. имеется две методики расчета. Первое уравнение определяет физически очевидный процесс, связанный с оценкой уровня мощности сигнала помехи Pr, который создается передающей станцией на входе малошумящего устройства приемной станции

Pr = (Pt Gt Gx K(p) λ2)/(4πr)2, Вт,

(1)

где

К(p) – коэффициент, определяющий условия распространения электромагнитной волны, связанный с вероятностным (p%) характером этого процесса;

λ – длина волны;

r – расстояние между передающей станцией и гипотетической приемной станцией.

Следует отметить, что соотношение (1), выраженное в мере дБ, можно переписать в виде, принятом в методике SM.1448 (для Модели 1), которое и определяет требуемые потери L_b на линии распространения помехи, обеспечивающие снижение ее уровня до допустимого значения

Lb(p)= Pt + Gr + Gx – Pr(p), дБ,

(2)

где L_b(p) - минимально требуемые потери на трассе распространения помехи для процента времени p%

Lb(p)= 10Lg[(K(p) λ2)/(4πr)2], дБ,

(3)

Модель 1 учитывает тропосферное рассеяние, образование волноводного эффекта, отражение и переотражение на трассе распространения помехи с учетом потерь в газах атмосферы.

Второе уравнение, определяющее Модель 2, не имеет четкого физического обоснования и отражает субъективное представление экспертов ITU-R о процессах распространения электромагнитных волн на трассе распространения помехи при наличии гидрометеоров (например, дождя) с использованием климатических зон ITU. Это уравнение выглядит следующим образом

L(p)= Pt - Pr(p), дБ,

(4)

где L(p) - минимально требуемые потери (как и в (2), но L(p)≠ L_b(p)) на трассе распространения помехи для процента времени p%.

Превышение заданного уровня помехи при проценте времени ее действия p%= 0.001% ….1% считается коротким процессом, а при p%≥20% считается протяженным процессом.

Методики расчета, предусмотренные Моделями 1 и 2, предполагают и допускают действие коротких помех.

Для Модели 1 диапазон частот разделен на три полосы: 100МГц-790МГц; 790МГц-60ГГц; 60ГГц-105ГГц. Земная поверхность разделена на четыре радиоклиматические зоны, для которых назначены предельные (максимальные) координационные расстояния (d max) для частот ниже 60ГГц (табл.1).

Таблица 1. Радиоклиматические зоны Модели 1

Зона	d max, км	примечание
А1	500	прибрежная зона до высот 100м над уровнем моря или уровнем водного пространства, но не более 50 км от границ зон В и/или C, а также внутренняя поверхность суши не менее 7800 км2 включающая много озер и рек (более 50% поверхности) при условии что 90% суши имеет высоты не более 100м.
А2	375	поверхность суши, не включенная в зону А1
В	900	холодные моря и океаны на широтах выше 30 градусов за исключением Средиземного и Черного морей, а так же большие внутренние водные пространства не менее 7800 км2, исключая поверхность рек, включая острова, которые имеют поверхность на 90% ниже 100м над уровнем моря
С	1200	теплые моря и океаны на широтах менее 30 градусов, включая Средиземное и Черное моря

Для Модели 2 значение d max зависит от географической широты размещения станции. Для северных широт при ψ более 23 градусов (т.е. и для территории России)

d max =[17000 (hR+3)] ½,

(5)

где h_R-= 5 – 0.075 (ψ – 23) высота над уровнем земли.

Однако для Северной Америки и Западной Европы (до 60E) согласовано более свободное значение

hR = 3.2 – 0.075 (ψ – 35) при 35 ≤ ψ ≤ 70 градусов.

(6)

В случае, если расстояние от передающей станции до контура координационной зоны превышает d max, то принимается значение d max.

Таким образом, максимальное расстояние в Модели 1 и 2 различны, но минимальные координационные расстояния совпадают.

Итерационный расчет уровня помехи, проводится для Модели 1 и Модели 2 с одинаковой величины d min. Значение d min зависит от рабочей частоты и географической широты ψ передающей станции. Для частот ниже 40ГГц

dmin = 100 + (βe – f)/2,

(7)

где βe = 10 ^{( 1.67-0.015ψ)} при ψ не более 70 градусов.

Для южных границ России наименьшее значение dmin составляет не более 100км (примерно). Соответственно, только для станций спутниковой связи, размещенных далее dmin, есть смысл определять необходимость МПЗ, т.е. проводить расчет координационных зон для выяснения необходимости проведения работ по МПЗ. Предполагается, что координационная зона передающих станций, расположенных ближе dmin к границе, всегда будет ее пересекать. Для больших расстояний, но не более dmax, следует проводить итерационный расчет координационной зоны, начиная с dmin и дискретно увеличивать расстояние, пока не будет достигнуто желаемое затухание для подавления помехи до заданного уровня Pr.

Очевидно, что параметры радиотехнических систем, с которыми следует проводить координацию, в подавляющем большинстве случаев неизвестны, поэтому в SM 1448 приведены их типовые (гипотетические) предельные значения и установлен допустимый уровень помехи Pr. Именно эти значения и принимаются при выполнении расчета координационных зон для различных радиотехнических систем в полосах частот от 100 МГц до 95 ГГц. В табл. 2 представлены эти параметры для полосы частот подвижной и фиксированной спутниковых служб от 1 ГГц до 30ГГц.

Рекомендация SM.1448 предусматривает различные сценарии работы передающей станции: с геостационарным спутником; не геостационарным спутником; одновременная работа с геостационарным и не геостационарным спутниками, а также сценарии применительно к станциям подачи вещания и мобильным станциям различных служб и назначений.

При расчете расстояний для соответствующих азимутов при определении координационной зоны учитывается значение угла места антенны передающей станции, а для Модели 2 и угла места закрытия горизонта. При расчетах в соответствии с Моделью 2 вводится понятие расстояния до видимого горизонта d_h и угла закрытия горизонта e_h. Принята следующая градация d_h:

d_h = 0.5 км , если информация отсутствует или расстояние до видимого горизонта менее 0.5 км;

d_h = расстоянию до видимого горизонта, если это расстояние находится в пределах 0.5 - 5 км;

d_h = 5 км , если расстояние до видимого горизонта более 5 км.

Для каждого азимута вычисляется поправка к затуханию Аd

Аd = 15 { 1-exp[(0.5- dh)/2]}[1-exp(-eh f 1/3)], дБ,

(8)

где f – частота в ГГц.

Результирующее (Аh) дополнительное затухание за счет закрытия горизонта вычисляется исходя из Аd , величины и знака e_h

Аh = 20Lg(1+4.5 eh f 1/2) + eh f 1/3 + Аd при eh ≥ 0°

(9)

Если имеет место не закрытие горизонта, а наоборот, его открытие, т.е. угол e_h отрицательный, то значение дополнительного затухания может иметь отрицательный характер, что эквивалентно как бы усилению помехи

Аh = 3[( f +1)1/2 – 0.0001 f + 1.0487]eh при 0° > eh ≥ минус 5°

(10)

Аh = -1.5[(f +1)1/2 – 0.0001f + 1.0487] при eh < минус 5°

(11)

Однако, введено ограничение минус 10 дБ ≤ Аh ≤ (30+ e_h) дБ, связанное с реально достижимой величиной экранирования или усиления помехи.

Следует отметить, что определение азимутального закрытия горизонта требует знания высот, и расстояний до местного горизонта, что получить в ряде случаев может оказаться затруднительным, но вполне возможным.

Полные методики вычислений для определения контуров координационных зон представлены в SM.1448 и достаточно трудоемки, поэтому они реализованы в программном комплексе R.1448, который и применяется Администрациями связи для выявления необходимости работ, связанных с международно-правовой защитой. Представленные выше данные, дают только общее представление о задаче и не раскрывают всех аспектов расчета.

Однако, для экспресс оценки можно использовать и упрощенное представление, определяющее предельное расстояние координационного контура в направлении гипотетической приемной станции, которое всегда более значений, полученных при использовании R.1448.

Основой экспресс оценки предельного координационного расстояния r является классическое уравнение (1)

Pr = (Pt Gt Gx K(r) λ2)/ (4πr)2,

(12)

где входящие величины Gx и Pr определяются данными табл. 2 для заданной для координации РЭС, а значение P_t G_t, т.е. ЭИИМ помехи, определяется для рабочего угла места передающей станции в направлении горизонта. При этом предполагается наихудший вариант, т.е. приемная станция расположена в вертикальном сечении основного луча диаграммы направленности передающей антенны (рис. 1 и 2).

В SM.1448 нормированы отсчетные полосы частот, для которых установлен допустимый уровень помехи Pr. Если полосы спектров передающей станции отличаются от значения нормированноя полосы B (4 кГц для аналоговых приемных станций, 1МГц для цифровых), указанной в табл.2, то следует учитывать разницу в спектральной плоскости уровня допустимой помехи. Значение ослабления помехи K(r) следует принять для наиболее благоприятных погодных условий прохождения помехи, которые указаны в SM.1448 . Соответственно, из (1) получается трансцендентное уравнение, которое решается, например, последовательными приближениями

r2 = (Pt Gt Gx В10 – (0.1 r α ) λ2)/ [Pr Rs (4π)2] ,

(13)

где α (дБ/км) – погонное затухание в стандартной атмосфере для принятой зона (А1, А2, В или С) и представлено в табл. 3;

В – полоса частот, кГц (табл. 2);

Rs – символьная скорость передающей станции, равная полосе спектра сигнала передачи по уровню минус 3 дБ, кГц.

Таблица 3. Погонное затухание (дБ/км) в стандартной атмосфере в зависимости от рабочей частоты и абсолютной влажности воздуха (методика SM.1448)

Влажность, г/м3	Рабочая частота, ГГц			примечание
	6.0	14.25	30.0
0	0.006381	0.008096	0.018539	Абсолютно сухой воздух
3	0.007136	0.014604	0.047846	Среднее значение в вертикальном направлении
7.5*	0.009428	0.025806	0.098197	Для зон А1 и А2
10*	0.009428	0.032787	0.129483	Для зон В и С
15	0.011519	0.048327	0.199159	Максимально возможное значение

Примечание: выделены значения влажности, приведенные в SM.1448 для стандартной атмосферы (760 мм. Рт. Ст.; температура 15°С).

Полученное решение (13), т.е. значение r = r_max , является заведомо большим, чем координационное расстояние, определенное в соответствии с SМ.1448, т.к. не учтены некоторые дополнительные потери на линии распространения помехи.

При расстоянии r = r_max вероятность того, что приемная РЭС воспримет помеху уровня P_r, составляет очень малую величину p, заведомо меньше Po (табл.2) за счет поляризационных характеристик передачи и приема (в SM. 1448 этот фактор не учитывается) примерно в 1.4 раза и ориентации антенны относительно координируемой земной станции с равной вероятностью в пределах азимутальных углов 0-360 градусов.

Действительно, приемная станции может быть ориентирована относительно координируемой земной станции с равной вероятностью в пределах азимутальных углов 0-360 градусов. Ширина диаграммы направленности антенны (2θ) приемной станции по уровню минус 3 дБ составляет (из рекомендации SM.1448)

2θ = 70 λ / Dr,

(14)

где Lg(Dr/ λ) = (G_x – 7.7 дБ)/ 20, G_x – см. табл.2.

Соответственно, вероятность наступления события, которое заключается в том, что приемная РЭС будет ощущать помеху на расстоянии r = r_max, заведомо менее значения p = 2θ/360, а наступление двух независимых событий одновременно есть произведение их вероятности. Эти рассуждения показывают, что значения Po, указанные в табл.2, для параметров принимаемых для расчета координационных зон являются предельными и в действительности вероятность события заключающегося в проявлении помех заданного уровня является ничтожно малой величиной (примерно один несчастный случай из миллиона событий).

На рис. 3-6 представлены результаты расчета r_max применительно к VSAT–станциям Ku диапазона частот типа Ku2, параметры которых определены Решением ГКРЧ (соответствуют Решениям СЕРТ, мощность не более 2Вт, ЭИИМ не более 50дБВт, но с антенной не более 2.4м, СEPT допускает применение антенн до 3.8м) для рабочих углов места от 5 до 30 градусов применительно к зонам А1, А2, В и С.

При определении ЭИИМ помехи может использоваться реальная диаграмма направленности передающей антенны (если таковая имеется). В данном случае использован шаблон, принятый в методике SM.1448

29 – 25 Lg θ, дБ, для углов θr < θ ≤ 36° -10 дБ, для углов θ > 36°

(15)

θr=100°(l/D) при 35 ≤D/l≤100

θr=15.86(D/l) ^-0.6 при D/l >100

Для сравнения на рис.7 и 8 приведены пример для зон А1 и А2 применительно к ЗССС C-диапазона.

Для пересчета зависимости координационного расстояния (рис.3-8) в зависимости от спектральной плотности следует предварительно определить максимальную спектральную плотности мощности передатчика (Вт/Гц)

P/ΔF = P/ [Rb/(m FEC)],

(16)

где Rb–канальная скорость, [бит/c];

m=2 при QPSK; FEC- скорость кодирования.

Затем учесть усиление антенны (15) для интересующего угла места, что даст значение спектральной плотности ЭИИМ.

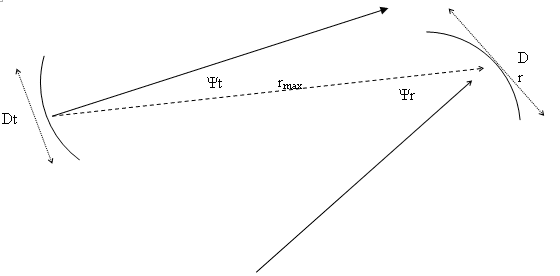

Рис.1 Схема координируемой земной станции и приемной станции в азимутальной плоскости (Dt - раскрыв антенны передающей станции, Dr - раскрыв антенны приемной станции, Ψt и Ψr - неизвестны, поэтому принимаются равными 0 градусов)

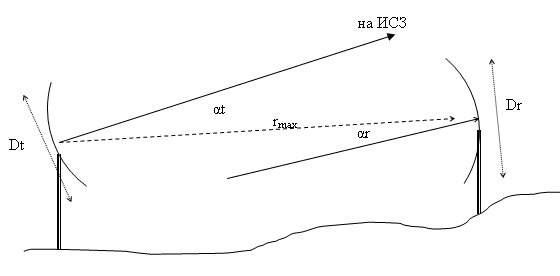

Рис.2 Схема координируемой земной станции и приемной станции в угломестной плоскости (Dt - раскрыв антенны передающей станции, Dr- раскрыв антенны приемной станции, αt - известный угол места , αr - неизвестен, поэтому принимаются равными 0 градусов)

Таблица 2 . Типовые параметры РЭС для определения координационных зон

Передающее средство космических служб связи		Подвижная спутниковая		Подвижная спутниковая; Фиксированная и подвижная спутниковая		Фиксированная спутниковая	Фиксированная спутниковая		Фиксированная, подвижная и метеорологическая спутниковая		Фиксированная спутниковая		Фиксированная спутниковая		Фиксированная спутниковая	Фиксированная спутниковая
Диапазон частот, МГц		1675-1710		1980-2025 2655-2690		5091-5150	5725-7075		7900-8400		10700-11700		12500-14800		17700-18400 19300-19700	24750-25250 27000-29500
Приемное средство наземных служб связи		Фиксированная и подвижная		Фиксированная и подвижная		Аэронавигация	Фиксированная и подвижная		Фиксированная и подвижная		Фиксированная и подвижная		Фиксированная и подвижная		Фиксированная и подвижная	Фиксированная и подвижная
Тип модуляции		А	Ц	А	Ц	-	А	Ц	А	Ц	А	Ц	А	Ц	Ц	Ц
Критерии и параметры помехи для станции наземной службы	Ро %	0.01	0.01	0.01	-	-	0.01	0.005	0.01	0.005	0.01	0.005	0.01	0.005	0.005	0.005
	n	2	2	2	-	-	2	2	2	2	2	2	2	2	2	1
	P %	0.005	0.005	0.005	-	-	0.005	0.0025	0.005	0.0025	0.005	0.0025	0.005	0.0025	0.0025	0.005*
	NL, дБ	0	0	0	-	-	0	0	0	0	0	0	0	0	0	0
	Мs, дБ	33	33	26	-	-	33	37	33	37	33	40	33	40	25	25
	W, дБ	0	0	0	-	-	0	0	0	0	0	0	0	0	0	0
Параметры станции наземной службы	Gx, дБи	35	35	49	-	6	46	46	46	46	50	50	52	52	48	50
	Te, K	750	750	500	-	-	750	750	750	750	1500	1100	1500	1100	1100	2000
Отсчетная полоса сигнала	В, кГц	4	1000	4	-	150	4	1000	4	1000	4	1000	4	1000	1000	1000
Допустимая помеха в полосе В	Pr(p), дБВт	-131	-107	-140	-	-160	-131	-103	-131	-103	-128	-98	-128	-98	-113	-111

Примечания:
1) * для фидерной линии не геостационарного спутника 0.0025.
2) P = Ро/n, где n - эквивалентное число; P - вероятность (для года) превышения уровня при действии единичной помехи; Ро - вероятность превышения уровня при совокупном действии помех.
3) Мs - коэффициент, который показывает, на сколько должны увеличится шумы линии при дожде по отношению к условию чистого неба для того, что бы помеха возросла до допустимого уровня P(r).
4) N_L, - коэффициент, учитывающий увеличение шумов при ретрансляции через ИСЗ и в этом случае он принимается равным 1дБ, для наземных линий он принимается 0 дБ.
5) Взаимосвязь параметров определяется соотношением P_r(p) = 10Lg(kTe B) + N_L+ 10Lg(10^0.1Мs - 1) - W.

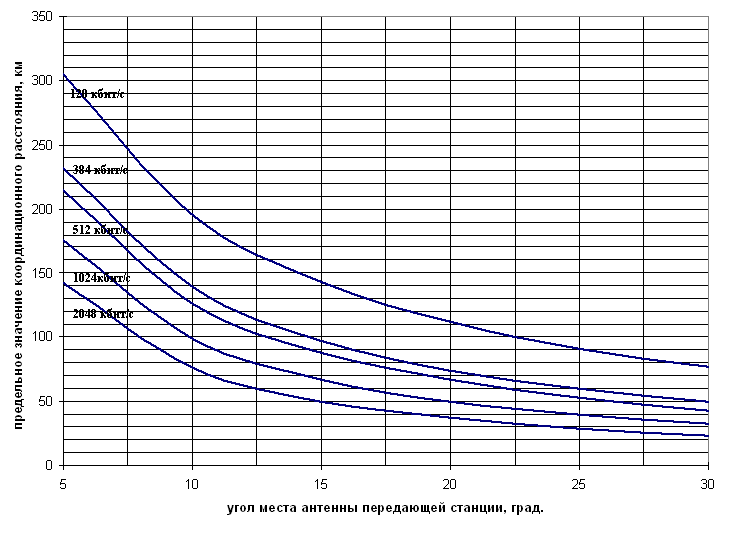

Рис.3 Зависимость предельного координационного расстояния для передающей земной станции типа VSAT Ku (мощность 2Вт) от рабочего угла места антенны и скорости передачи информации (QPSK, FEC=3/4) при координации с цифровыми станциями фиксированной наземной службы для зон А1 и А2

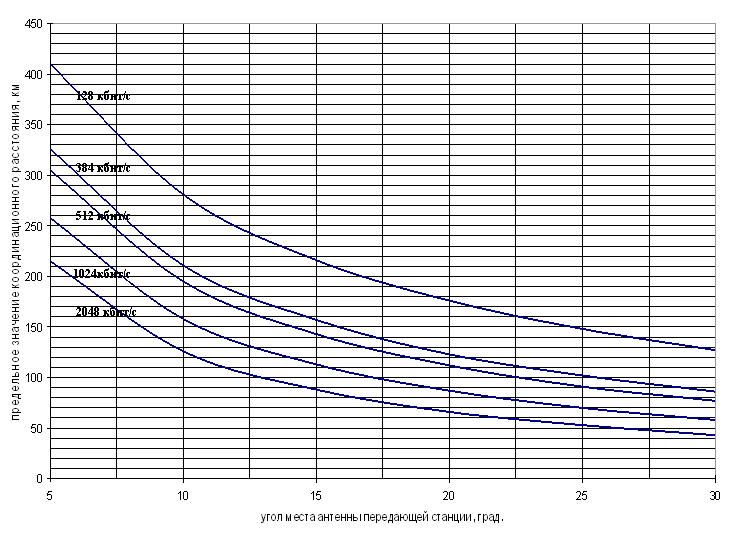

Рис.4 Зависимость предельного координационного расстояния для передающей земной станции типа VSAT Ku ((мощность 2Вт) от рабочего угла места антенны и скорости передачи информации (QPSK, FEC=3/4) при координации с аналоговыми станциями фиксированной наземной службы для зон А1 и А2

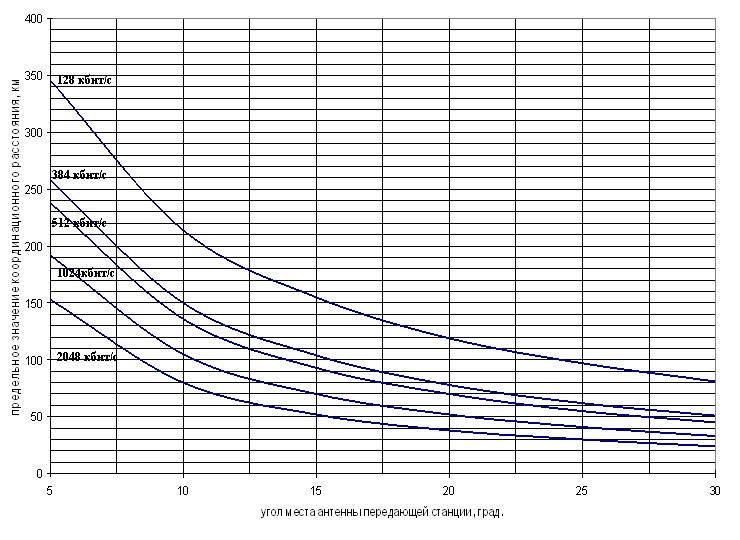

Рис.5 Зависимость предельного координационного расстояния для передающей земной станции типа VSAT Ku ((мощность 2Вт) от рабочего угла места антенны и скорости передачи информации (QPSK, FEC=3/4) при координации с цифровыми станциями фиксированной наземной службы для зон B и C

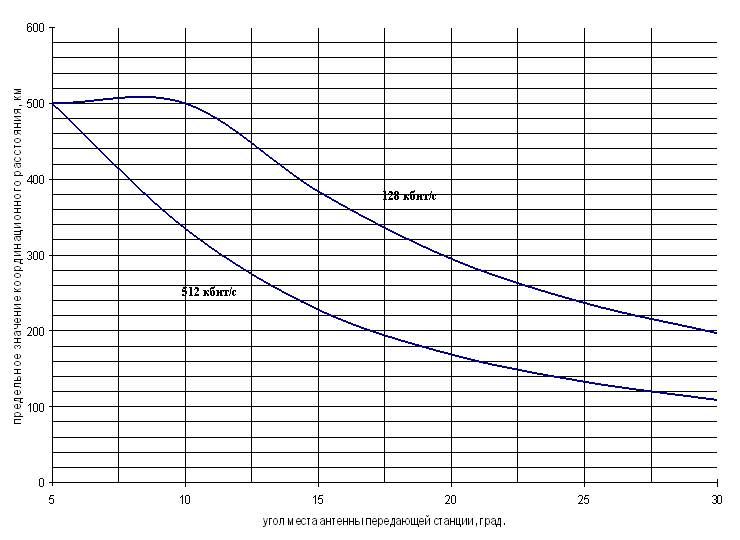

Рис.6 Зависимость предельного координационного расстояния для передающей земной станции типа VSAT Ku (мощность 2Вт) от рабочего угла места антенны и скорости передачи информации (QPSK, FEC=3/4) при координации с аналоговыми станциями фиксированной наземной службы для зон B и C

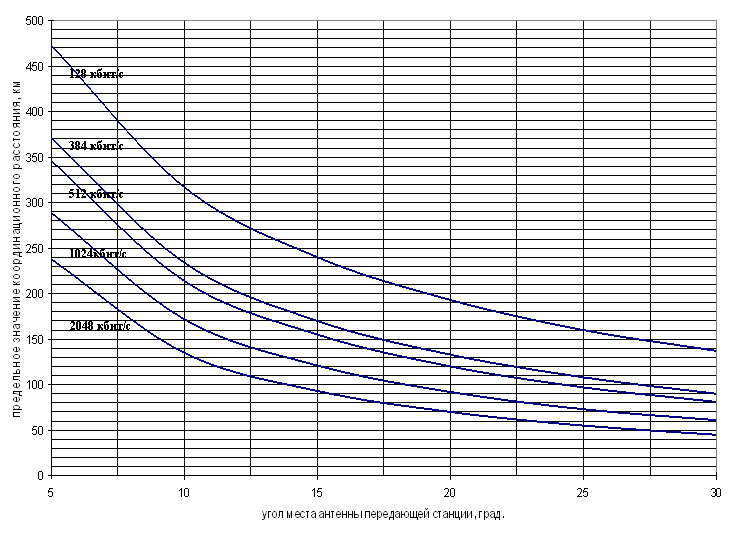

Рис.7 Зависимость предельного координационного расстояния для передающей земной станции C - диапазона (мощность 2Вт) от рабочего угла места антенны и скорости передачи информации (QPSK, FEC=3/4) при координации с цифровыми станциями фиксированной наземной службы для зон А1

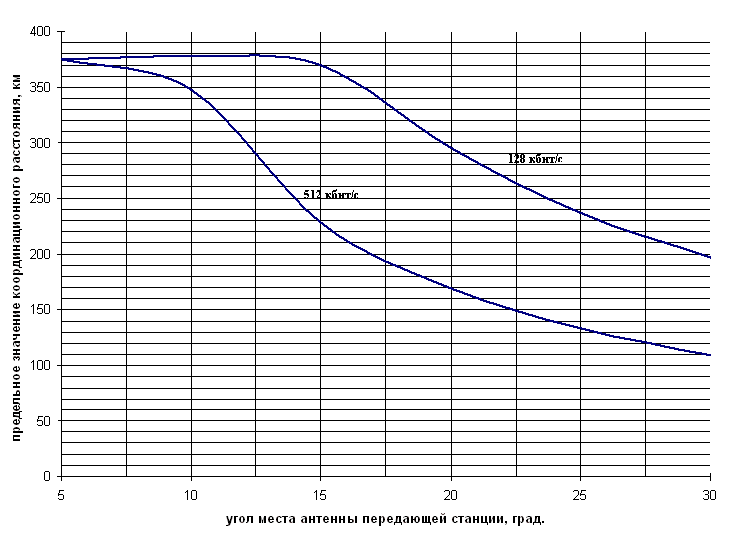

Рис.8 Зависимость предельного координационного расстояния для передающей земной станции C - диапазона (мощность 2Вт ) от рабочего угла места антенны и скорости передачи информации (QPSK, FEC=3/4) при координации с цифровыми станциями фиксированной наземной службы для зон А2

Как следует из рис.3-8, при низких скоростях канала связи и максимальной мощности передатчика ЗССС координационное расстояние даже при проведении координации с РЭС ФС может составлять сотни км при низких углах места (спектральная плотность ЭИИМ VSAT-станции растет при сохранении мощности и снижении скорости канала связи).

Здесь не представлены расчеты координационных расстояний VSAT-станций при их координации с РЭС радионавигационной службы, поскольку практически всегда будет получаться координационной расстояние близкое к предельному, указанному в табл.1 (обычно зона А2). Объясняется это тем, что заданные в табл. 2а параметры допустимых помех для РЭС радионавигационной службы со стороны ЗССС на четыре порядка более жесткие, чем при координации с РЭС ФС.

Учитывая абсурдность ситуации (например, при таком подходе к МПЗ ни одна VSAT-станция в полосе частот 14-14.3ГГц не может быть установлена во многих европейских странах, которые имеют территорию протяженностью менее 500-1000 км), многие страны мира заключили между собой взаимные соглашения о признании согласованных параметров ЗССС, используемых в приграничных зонах (например, США и Канада).

Часть стран (в основном европейского континента) прямо либо косвенно признала решения СЕПТ для VSAT-станций и не проводит приграничную координация. Например, за последние три года в Администрацию связи России не поступило заявок от сопредельных государств (письмо ГРЧЦ исх. №131-07-14/80617 от 11.10.2007г.).

Тем не менее, в мире установлено не менее двух миллионов VSAT-станций (по другим оценкам не около трех миллионов), но в международном регистре указываются, только нетиповые ЗССС, которые не соответствуют ранее скоординированным ЗССС для спутниковой сети.

Анализ официальной методики ITU, рекомендуемой для приграничной координации РЭС ФСС, показывает, что ее применение, по крайней мере, для VSAT-технологий, может быть оправдано только в случаях, если заказчик требует международной защиты частотных назначений своей конкретной VSAT-станции, установленной в конкретном месте. В противном случае следует применять условие п.4.4 Регламента Радиосвязи, которое подразумевает, что не проведение международной координации, т.е. отклонение от условий Регламента Радиосвязи, не дает право на защиту VSAT-станции со стороны других РЭС сопредельного государства, установленных с соблюдением всех условий Регламента. При этом владелец берет на себя обязательства по недопущению помех, вплоть до выключения VSAT-станции при невозможности их подавления в направлении защищаемой РЭС сопредельного государства.

Де-факто все сопредельные с Россией страны придерживаются принципа, основанного на п.4.4 Регламента. За три последних года ни одна сопредельная страна не представила в Россию документов по приграничной координации своих VSAT-станций.

В России действует Положения о порядке проведения экспертизы, рассмотрения материалов и принятия решения о присвоении (назначении) радиочастот и радиочастотных каналов для радиоэлектронных средств в пределах выделенных полос радиочастот (Решение ГКРЧ № 04-01-06-1 от 09.08.2004г.), которое подразумевает обязательность международной правовой защиты практически для всех РЭС. Обязательность этой процедуры является не только навязанной услугой, но и неисполненным обязательством по отношению к владельцам VSAT-станций, т.к. в заключении экспертизы, а затем и в частотном Разрешении нет упоминания о защите частотных присвоений от возможных помех РЭС сопредельного государства. Более того, в международном частотном регистре не удалось найти упоминаний о скоординированных на международной основе VSAT-станциях на территории РФ.

Указанные обстоятельства показывают, что есть все основания для исключения обязательности международной правовой защиты ЗССС (и VSAT-станций в частности), если их параметры соответствуют заявленным в процессе международной координации применяемой спутниковой сети (спутника связи) и, тем более, соответствуют решениям СЕПТ для VSAT-станций.

Дополнительным косвенным основанием для отмены обязательности международной правовой защиты для VSAT-станций является тот факт, что даже при их установке вблизи аэродромов принято на международной основе координационное расстояние не ближе 500 м (VSAT с ЭИИМ до 50дБВт) и нескольких километров для наиболее мощных VSAT с ЭИИМ до 60дБВт. Этого расстояния оказывается достаточно для гарантии не только практического отсутствия помех в радиочастотном спектре, но и гарантии безотказности всех радионавигационных систем авиалайнеров, что непосредственно связано с гарантией здоровья и жизни пассажиров.
